SKU#150

SISTEMA DE INSPECCIÓN SCORPION.

Descripción:

Sistema de inspección ultrasónico remoto para las paredes de los tanques de almacenamiento y esferas, sin utilizar acoplante.
El scorpion es un sistema de inspección remoto para efectuar mediciones de los espesores en placas verticales de acero al carbón, aplicando el principio de operación de ultrasonido.

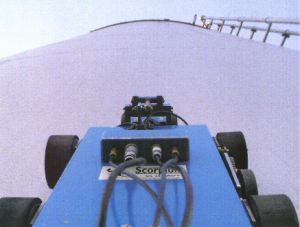

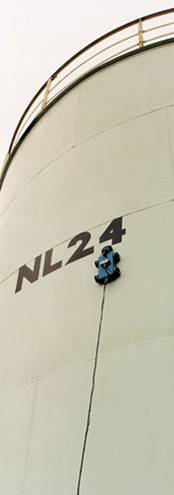

Su diseño mecánico en forma de carro con sus cuatro ruedas cada una de tracción independiente forradas de hule antiderrapante y su magneto permanente, permite adherirse a las superficies verticales tales como las paredes de los tanques de almacenamiento, esferas, tuberías verticales, estructuras de acero y barcos, sin necesidad de andamios ó cuerdas y arneses para alcanzar éstos lugares, y así tomar las mediciones que serán transmitidas automáticamente desde su transductor seco al equipo de ultrasonido con eñal "A-Scan".

Algunas ventajas y características del Scorpion:

• Los transductores de 2.5 MHz y de 5.0 MHz cubren la mayoría de los espesores utilizados en las plantas petroquímicas.
• Utiliza transductores secos, es decir que no se requiere de acoplante para realizar las mediciones.

• No requiere motor externo para inyectar agua al transductor.
• Puede alcanzar una altura de forma vertical de hasta 150 ft.
• Incluye un equipo de ultrasonido con señal "A-Scan"
• El sistema Scorpion esta auto energizado por un paquete de baterías con carga de hasta 12 horas, lo cual lo hace un sistema práctico y totalmente independiente.
• El Scoprpion es totalmente autónomo , su paquete de baterías esta diseñado para energizar el sistema jornadas completas sin necesidad de suministro y cables de corriente exterior, la cual es difícil de obtener donde los tanques están localizados.
• El sistema de inspección remoto elimina el uso de andamios para la toma de lecturas sitios altos.
• Visualización continua de la señal en “A Scan” para verificar la correcta toma de lectura.
• Todas las lecturas son visualizadas y tomadas en la pantalla del equipo de ultrasondo en tiempo real.
• El carruaje cuenta con tracción de 4 motores independientes, pudiendo así escalar hasta mas de 150 ft en forma vertical.
• Las ruedas están forradas con hule antiderrapante y de fácil mantenimiento.
• Movimiento multidireccional del “carruaje” para facilitar la ubicación del transductor en el área de interés.
• El sistema cuenta con “Calibración –Automática” cada vez que se reinicia el sistema.
• Auto limpieza del transductor durante su trayectoria para evitar errores en la toma de lectura

ESPECIFICACIONES TECNICAS DE LOS COMPONENTES DEL SISTEMA:

Dimensiones
Largo 15.5" (385mm) x Ancho 9.75"(222mm) x Alto 4"(102mm)

Peso sin cables 10.5 lbs (4.75 Kg)

Adhesión
Magneto de Fierro-Boro-Neodimium montado en el centro del carruaje

Conducción
Cuatro ruedas con motor independiente de 12 volts DC

Fuerza de adhesión
30 lbs (13.6 Kg)

Ruedas
Ruedas forradas con un compuesto anti-derrapante hule sintético

Velocidad
1 pulg/seg ( 25mm/seg)

Cable de conexión
Largo 100 pies (30m)

Peso 8.6 lbs (3.9 Kg)

Transductor
Rueda de 5 MHz dual con acoplante seco usando hule “Ro-Cee”

Distancia de medición 0.1 Pulgada / 2.5mm

Fuente de poder 30 Ah baterías recargables sellada de gel de plomo ácido

Carga de la batería
Hasta 12 Hrs en operación continua

Especificaciones de la Consola de Control
Gabinete consola aprueba de agua y polvos que incluye equipo de ultrasonido y el modulo Electrónico
