SKU#153

VIDEOSCOPIO INDUSTRIAL IPLEX

OFRECEMOS EL SEVICIO DE RENTA DEL EQUIPO

Sistema de inspección visual remota avanzado con Software integrado

• Diámetro de la sonda: 4.4 mm y 6 mm.

• Longitudes de trabajo (opcionales): 4.4mm longitud 3.5m y para 6mm longitudes de 3.5m (11.5’), 5.0m (16.4’), 7.5m (24.6’) ó 9.6m (31.5’)
• CCD (micro cámara) a color en tiempo real con imagen completa.
• Sonda con 4 capas de tungsteno impregnada de PTFE.
• Control de mando con joystick para la articulación de la sonda.
• Articulación en cuatro sentidos 150° arriba, abajo, derecha e izquierda.
• Estuche de transportación con ruedas, sonda y maneral retráctil,

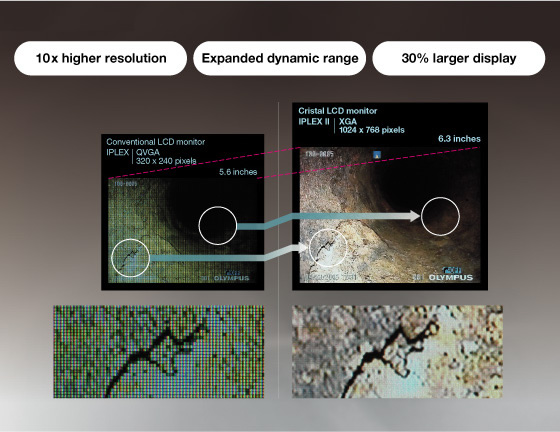

• Monitor de LCD desmontable de 6.3", montada en un tubo telescopico para ajustar nivel de visibilidad y visera antireflejo, en el tubo telescopico se puede montar el control del equipo
• El equipo tiene la capacidad de desmontar el monitor y conectarse al control remoto, usando un cable de extensión provisto, lo que permite la inspección en lugares de difícil acceso sin desplazarse hasta la unidad principal.
• El equipo cuenta con u estuche para transportación en campo que evita que el equipo sufra daños.
• Salidas externas de video tipo BNC y S-Video para conectar VCR ó monitor externo, y salida externa para audio.
• Salida USB para interfase y comunicación con una PC, el equipo se puede conectar a una PC, para el almacenamiento de imágenes y el manejo del equipo puede llevarse acabo a través de la PC.
• Cubierta superior removible para acceso directo a paneles de conexión.
• Fuente de luz METAL-HALIDE de 50 watts de alta intensidad, bajo consumo y alto rendimiento.
• Unidad de control de video Incluye:
  Balance de blancos.
  Despliega imagen en tiempo real y datos.
  Control manual y automático de luz.
  Congelamiento de imagen.
  Control manual y automático de intensidad de luz.
  Control de tiempo de exposición y audio integrado.
• El sistema cuenta con un slot para tarjetas compact flash de hasta 512 MB, que permite almacenar imágenes de alta resolución (más de 300 imágenes).
• La Tarjeta compact flash de 32 Mb.
• Salida de USB para comunicación directa a PC.
• Software para administración de imágenes, almacenamiento y análisis de fallas en PC.
• El software del equipo se encuentra en idioma español, tiene la capacidad de procesar imágenes para su medición e identificación en ficheros, y cuenta con la capacidad de generación de reportes personalizados.
• El sistema permite almacenar imágenes congeladas y clips de video de hasta 60 segundos con anotación de voz en ambos casos.
• Almacenamiento de imágenes en formato JPG de alta calidad, JPG calidad estándar y TIFF.
• Almacenamiento de imágenes en movimiento.
• Almacenamiento de imágenes fijas o en movimiento con anotaciones de audio.
• Capacidad de medición por el método de sombra (shadow) o medición estereo, en milímetros o en pulgadas.
• El sistema incluye el paquete de medición estereo para ofrecer los 6 tipos de medición Estéreo:
  Distancia (punto a punto)
  Punto a línea.
  Profundidad.
  Líneas (máximo 20 líneas pueden ser interconectadas).
  Áreas
  Profile/Perfil (muestra grafica entre dos puntos)
• El software integrado permite el envió de reportes de imágenes y videos por e-mail.
• Zoom de 1X a 3X continúo.
• El sistema incorpora los lentes 3-D "EYE-TREK". Que es un monitor de LCD montado en unos lentes que ofrecen la imagen en tercera dimensión, ideal para observar la superficie de la imagen y poder detectar fallas, además pueden ser utilizados cuando el medio ambiente esta muy iluminado.

ACCESORIOS:

• Paquete para mediciones estereo.
• Protector de punta
• Tip distal (punta) de medición estereo, visión frontal, campo de visión de 60°, distancia hiperfocal de 5mm a infinito (n/p: MAJ-1046D).
• Tip distal (punta), visión frontal, campo de visión de 120°, distancia hiperfocal de 5mm a 190mm (n/p: AT120D/NF-IV76).
• Tip distal (punta), visión frontal, campo de visión de 80°, distancia hiperfocal de 8mm a infinito (n/p: AT80D/NF-IV76).
• Batería recargable portátil para inspecciones en campo 24 V / 12 V, con cargador inteligente 110 VAC / 220 VAC, con duración de hasta 3 horas de operación continua en un estuche de transportación y con conexiones estándar, Modelo: IPX-2005, Marca: Sensometrix. Peso de la batería 3 Kg.
• Software de interfase en español.
• Lectora de tarjeta con conexión USB para conectar a PC
• Tarjeta de Almacenamiento Compact Flash de 32Mb.
• Maletín de transporte de alta resistencia que incluye manivela extendible y ruedas.
• Lentes Eye-Trek 3D No. Parte: FMD-3DN con cables de conexión y estuche No. Parte: MAJ-1120
• Lámpara Metal-Halide de 50 W de refacción No. Parte: MAJ-1088
• Manuales en español.
• Certificado de calibración trazable a NIST.

ESPECIFICACIONES
Sistema videoscópico industrial IPLEX	Modelo de medición estereoscópica	Modelo avanzado	Modelo básico	Especificaciones detalladas
Funciones básicas
Adaptador óptico intercambiable	X	X	X	Varios tipos disponibles (campo de visión, dirección de visión, distancia hiperfocal, apertura)
Angulación de motor de 4 direcciones (con modo para movimiento más controlado)	X	X	X	Gama de angulación (arriba/abajo-derecha/izquierda); 6 mm de diámetro hasta 150º; y 4,4 mm hasta 120º
Tubo de inserción resistente y flexibilidad gradual	X	X	X	El tubo se vuelve más flexible hacia el extremo distal; resistencia a aplastamiento de tres veces más alta que los tubos convencionales
Tubo de inserción con distancias marcadas	X	X	X	Marcado cada 500 mm
Pantalla de cristales líquidos,(en Inglés LCD)	X	X	X	TFT de 5,6 pulgadas, a todo color; desprendible de la unidad principal.
Bastón de sujeción del monitor LCD (Monopod)	X	X	X	Con dos secciones extendibles; altura máxima 964 mm
Control remoto	X	X	X	Dotado de un conector para el monitor LCD/Eye-Trek tridimensional



Fuente de luz de haluro metálico de 50 Vatios	X	X	X	Vida útil de la lámpara: 300 horas, mínimo
Caja integral resistente a choques	X	X	X	Dimensiones: 508 (An) x 290 (F) x 528 (Al) mm, peso aprox. 22 kg
Mango de varilla y roldanas	X	X	X
Cilindro de bobinado de tubo de inserción	X	X	X
Energía de alimentación	X	X	X	Voltaje: 100–120V/220-240 V (CA), 12–30 V (CD), consumo máximo de alimentación: 250 VA (CA), 288 Vatios (CD), frecuencia: 50/60/400 Hz CA
Funciones de la Unidad de Cámara de Control (CCU)
Congelación	X	X	X	Seleccionable entre congelación y campo, memoria de cuatro fotogramas posible (modelo básico solamente)
Acercamiento rápido digital ininterrumpido	X	X	X	Máx 3x
Panorámica	X	X	X
Exposición	X	X	X	17 – 500 mseg (NTSC), 20 – 500 mseg (PAL)
Ajuste de brillantez	X	X	X	7 pasos
Realce	X	X	X	3 pasos
Comparación	X	X		Se muestran imágenes en vivo y archivadas en pantalla dividida
Menú selector de idioma	X	X	C	NTSC: Japonés o inglés, PAL: inglés, alemán o francés
Funciones de administración de grabación
Grabación/reproducción de imágenes inmóviles	X	X		Formato de fichero: Cuando se selecciona el adaptador estereoscópico – TIFF no comprimido, cuando se selecciona otro adaptador – JPEG (calidad estándar o calidad alta). Tamaño de fichero: TIFF no comprimido – 640 KB, JPEG de calidad estándar – 100 KG, JPEG de alta calidad – 200 KG. Resolución: NTSC – 640 x 480 pixeles, PAL – 768 x 576 pixeles
Grabación/reproducción de audio	X	X		Tiempo de grabación: Máx 60 seg,; Formato de fichero: .WAV
Grabación/reproducción de película	X	X		Tiempo de grabación: Variable dependiendo de la capacidad de medio de grabación. Formato de fichero: QuickTime M-JPEG, Resolución: NTSC – 320 x 240 pixeles, PAL – 384 x 288 pixeles.
Medio removible	X	X		Medio de grabación estándar de 32 MB provisto
Thumbnail	X	X		Thumbnail de 9 fotogramas
Función de búsqueda	X	X		Búsqueda por fecha
Asiento de título de imágenes	X	X		Pueden entrarse hasta 15 caracteres alfanuméricos y símbolos
Terminal USB	X	X		USB versión 1.0
Registro directo a CP	X	X		Imagen inmóvil e imagen inmóvil con audio. No pueden transferirse películas.
Operación remota por CP	X	X
Funciones de medición
Medición escalar	X	X		Mide la distancia entre puntos. El cálculo se basa en el largo conocido dentro de la misma imagen de inspección.

Medición estereoscópica	X			Distancia: Mide la distancia entre dos puntos trazados. Punto a línea: Mide la distancia desde el punto requerido hasta una línea hipotética definida por dos puntos designados. Profundidad: Mide la distancia /altura desde el punto requerido hasta un plano hipotético definido por tres puntos designados. Área: Calcula el área rodeada por un máximo de 20 puntos designados. Líneas: Posiciones múltiples para la medición de superficies curvadas. Perfil: La sección transversal de dos puntos designados se representa con gráficos de computadora.
Opciones
Observación tridimensional	Opcional	Opcional	Opcional	Se requiere un adaptador óptico estereoscópico y gafas Eye-Trek tridimensional
Manguito rígido	Opcional	Opcional	Opcional	Largo: 340 mm/450 mm
Cable de extensión para el control remoto	Opcional	Opcional	Opcional	Largo: 4 m
Estuche de accesorios	Opcional	Opcional	Opcional
